Porte-couteau pneumatique
Porte-couteau pneumatique

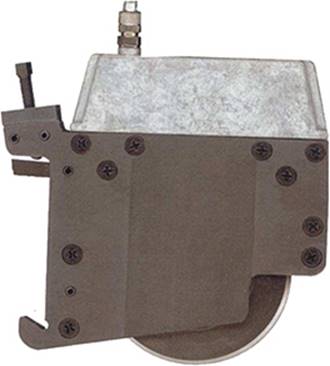

GS1 SLIM EU/US
C’est le porte-couteau le plus simple et commun existant sur le marché. Simple à utiliser, il bénéficie d’un encombrement très réduit pouvant descendre les laizes de découpe à 9mm.
| utilisation de couteau circulaire | ||
|---|---|---|
| 76.2 | 19 | 5.2 |
| 76.2 | 19 | 6.2 |
| 76.2 | 19 | 6.35 |
| 76.2 | 22 | 6.2 |

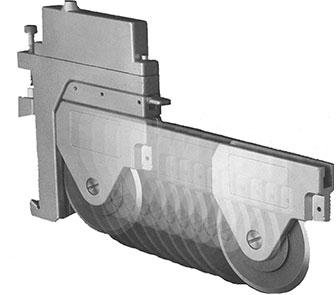

GS1 LISA
C’est un porte-couteau dérivé du GS1 SLIM, mais avec l’avantage d’avoir un système à cassette permettant un changement rapide du couteau. Sa particularité constructive est de se composer de deux parties, le « corps » et la « cartouche » qui « s ‘accouplent »par simple emboîtement. Le porte-couteau GS1 LISA reste dans sa position sur la glissière ; le changement se fait sur machine.
Plus d’arrêt machine pour le changement du couteau.
En plus, le porte-couteau bénéficie d’un encombrement réduit de 12.7mm.
GS1 ROCKY
| Distance minimum de coupe | mm | 25 |
| Course verticale maximum | mm | 16 |
| Pression d’air | bar | 2 | 3 | 4 | 5 | 6 |
| Pression d’appui | daN | 11 | 23 | 36 | 47 | 58 |

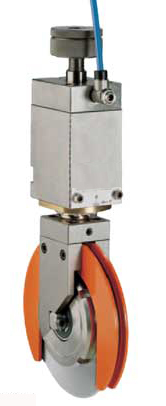

GS3P et GS4P
| Distance minimum de coupe | mm | 50 |
| Course verticale maximum | mm | 40 |
| Pression d’air | bar | 3 | 4 | 6 | 8 | 9 |
| Pression d’appui GS3p | daN | 15 | 20 | 34 | 45 | 52 |
| Pression d’appui GS4p | daN | 25 | 40 | 70 | 100 | 112 |
Attache et glissière
Attache et glissière queue d’aronde
Système classique de déplacement à queue d’aronde, avec ou sans crémaillère..
Attache et glissière à patins à billes
Le nouveau système de déplacement à patins est monté sur les porte-couteaux GS3, GS4 et GS5 et GS3G.
